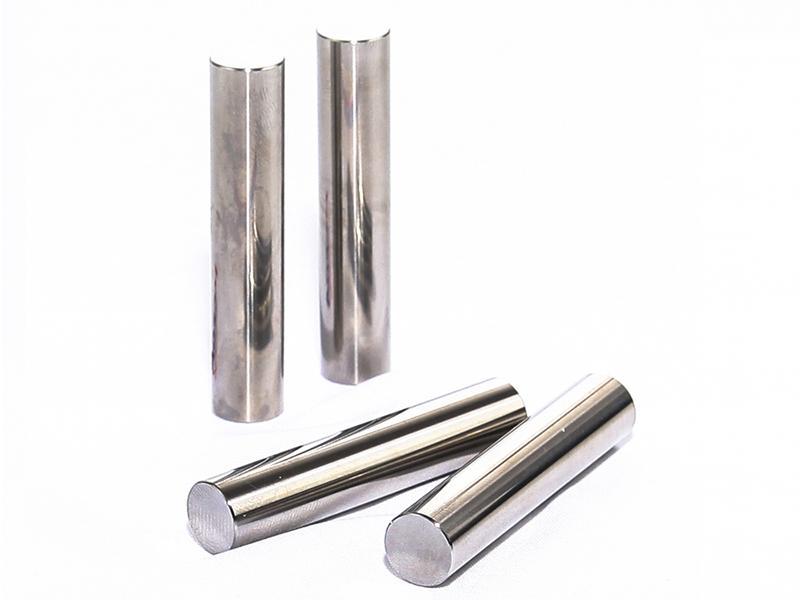

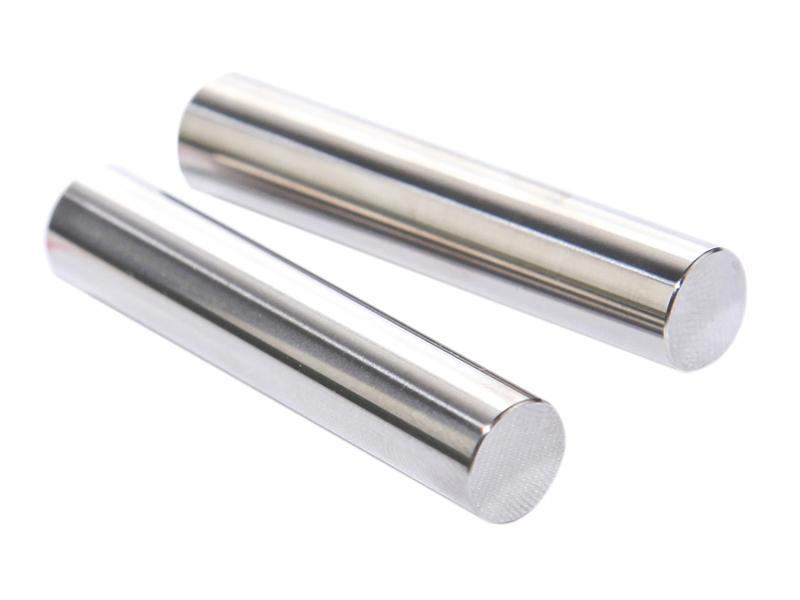

Pin de precisión
Descripción del producto
Estos pines cuentan con una tolerancia de precisión que llega hasta 0.001mm y son comúnmente utilizados en la conexión y posicionamiento entre una materia prima y una herramienta de acero. Con el objetivo de incrementar la resistencia al desgaste se aplica el pulido de la pieza. Su diseño especial con chaflán en el extremo de la pieza, hace que sea fácil insertarlo en cualquier orificio.
Nuestro servicio de fabricación a pedido incluye la personalización de cualquier tamaño y diseño de pines de precisión. Generalmente, nos toma un tiempo de 8 días para producir y cumplir con sus requerimientos, independientemente de la calidad. No requerimos de ningún costo adicional para el molde.
Características- Alta precisión
Nuestros pines de precisión son fabricados con un tamaño mínimo de 0.1mm y tolerancia mínima de 0.001mm, cumpliendo con los estándares MISUMI, además podemos personalizar los pines de acuerdo a sus requerimientos. - Alta dureza
Todos los tipos de pines cuentan con una alta tenacidad y dureza promedio situada entre los HRC58-62. Nuestros clientes pueden elegir pines de diferentes diseños, durezas y materias primas, incluyendo acero de tungsteno, cerámica y acero inoxidable que serán seleccionados según el tipo de aplicación.

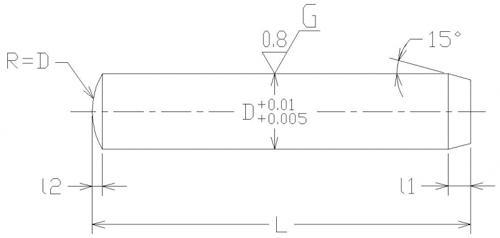

| Modelo | L1 | L | |
| TIPO | D | ||
| MS | 1.5 | 0.4 | 6 8 10 |
| 1.5 | 0.6 | 6 8 10 | |
| 2 | 1.0 | 6 8 10 15 20 | |
| 2.5 | 6 8 10 15 20 25 30 | ||
| 3 | 6 8 10 15 20 25 30 35 40 | ||
| 4 | 1.5 | 8 10 15 20 25 30 35 40 45 50 | |
| 5 | 8 10 15 20 25 30 35 40 45 50 | ||
| 6 | 2.0 | 8 10 15 20 25 30 35 40 45 50 55 60 | |
| 8 | 2.5 | 10 15 20 25 30 35 40 45 50 55 60 65 70 80 | |
| 10 | 3.0 | 15 20 25 30 35 40 45 50 55 60 65 70 80 | |
| 12 | 3.5 | 20 25 30 35 40 45 50 55 60 70 80 | |
| 13 | 30 40 50 60 70 80 |

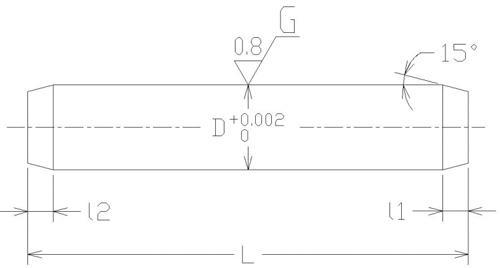

| Modelo | L1 | L2 | L | |
| TIPO | D | |||
| MSV | 2 | 1.0 | 0.2 | 6 8 10 |
| 3 | 0.5 | 8 10 15 20 25 30 | ||
| 4 | 1.5 | 10 15 20 25 30 | ||
| 5 | 10 15 20 25 30 | |||
| 6 | 2.0 | 10 15 20 25 30 | ||
| 8 | 2.5 | 20 30 40 | ||
| 10 | 3.0 | 30 40 50 60 | ||

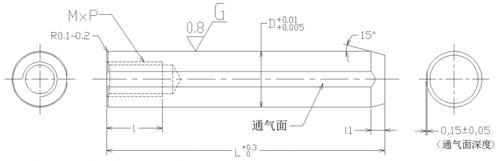

| Modelo | L1 | MxP | L | D | L | |
| TIPO | D | |||||
| MSTP | 5 | 1.5 | 3x0.5 | 6 | +0.010 +0-005 | 10 15 20 25 30 |
| 6 | 2.0 | 4x0.7 | 8 | 10 15 20 25 30 35 40 50 | ||
| 8 | 5x0.8 | 15 20 25 30 35 40 45 50 60 70 80 | ||||
| 10 | 2.5 | 6X1.0 | 10 | 15 20 25 30 35 40 45 50 60 70 80 | ||
| 12 | 20 30 40 50 60 70 80 | |||||
| 13 | 8X1.25 | 15 | 40 50 60 70 80 | |||
| 16 | 3.0 | 40 50 60 70 | ||||

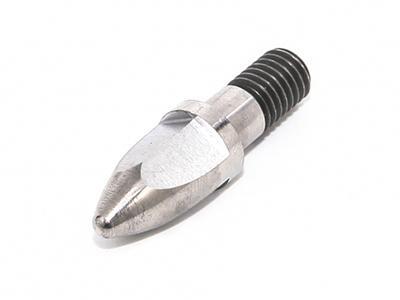

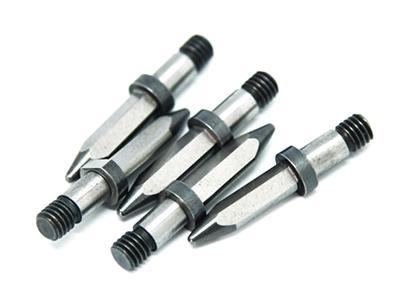

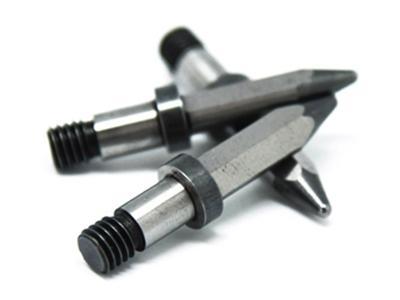

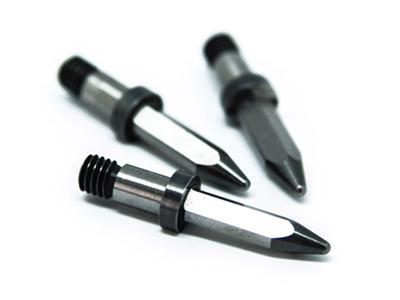

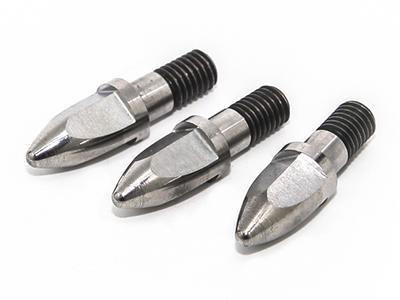

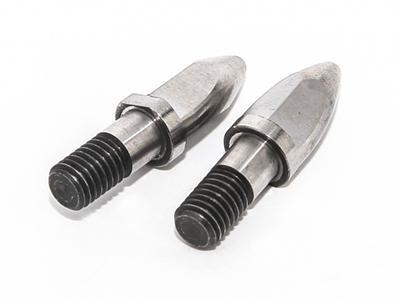

Pin de sujeción
Son pines utilizados para posicionar el accesorio de trabajo, por ejemplo, los accesorios de soldadura, en las Figuras 6 a 12 podrá encontrar más información. Generalmente se usan dos pines de sujeción para limitar los cinco DOF del componente durante el trabajo de soldadura.
También contamos con pines circulares y de tipo diamante con una dureza de 55HRC, estos dos tipos de pines a menudo se usan juntos. Ofrecemos el servicio de personalización de pines para varios tamaños. Será bienvenida su consulta, cotizaremos los mejores precios para usted. Estaremos ansiosos por escuchar más sobre sus proyectos relacionados a este tipo de productos.
