Juego de bloques patrón
Aplicación- Los bloques patrón pueden ser aplicados en la calibración de la precisión del torno y la regla para el mecanizado por medio de la toma de dimensiones de las piezas.
- El bloque patrón juega un papel importante en el control de calidad por su alta precisión,
- El bloque patrón puede corregir los instrumentos de la organización certificadora.
- Cada juego de bloques patrón cumplen en su totalidad con una dimensión y tolerancia aprobada, para garantizarlo, adjuntaremos un reporte de ensayo de cada bloque
- El juego de bloques patrón tienen una extensa vida útil gracias a sus propiedades especiales como una buena resistencia a la corrosión y al desgaste, pueden usarse incluso sin protección ni mantenimiento.
- El juego de bloques patrón es sometido a tratamientos superficiales de alta precisión logrando una buena estabilidad y evitando que condiciones como una alta temperatura de trabajo tenga influencia sobre el material.
Los bloques patrón que desarrollamos se pueden dividir en 3 tipos según la materia prima usada: acero blanco, acero de tungsteno y cerámica. Las dimensiones de los bloques están dentro de un rango de 1-100mm. Todos los bloques patrón cuentan con una precisión de 0, 1 y 2 y están aprobados por las normas EISEN.

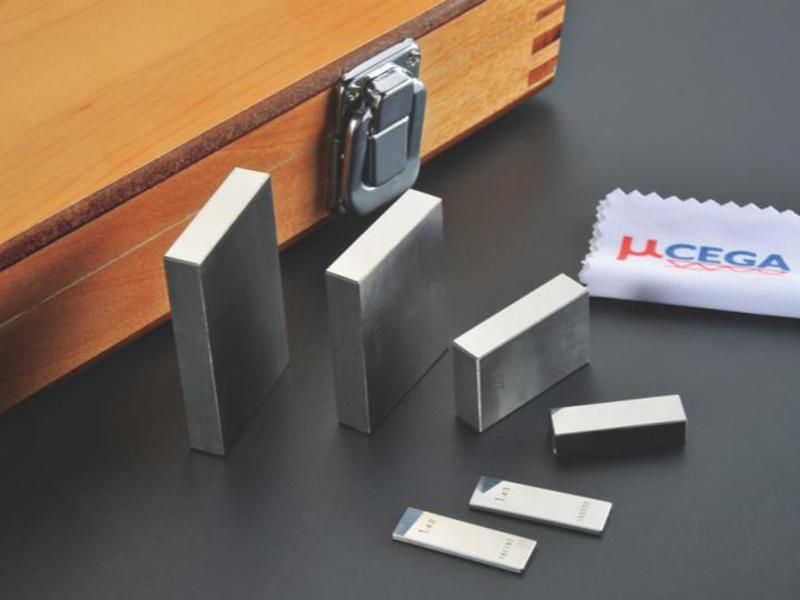

En lo que respecta al bloque patrón de acero blanco, el proceso especial de desmagnetización hace que la precisión de la dimensión y la dureza de HRC62-64 sean estables.
Material: Acero blanco
Densidad relativa: 7.8
Dureza: HRC62-64C
Coeficiente de expansión: 11.5
El bloque patrón de acero de tungsteno es procesado con tecnologías especiales para obtener una mayor dureza de HRA91 y resistencia al desgaste. Garantizamos una alta precisión y poca deformación para este producto.
Material: Acero de Tungsteno
Densidad relativa: 15.0
Dureza: HRA91
Coeficiente de expansión: 5.5

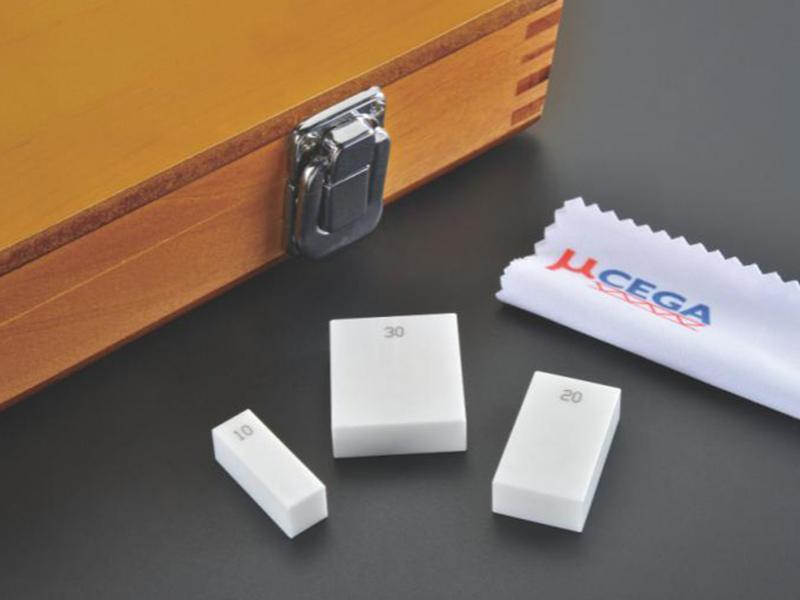

Los bloques patrón cerámicos se caracterizan por tener una alta resistencia a la temperatura y al desgaste, además presentan una buena resistencia a la corrosión permitiendo una vida útil más larga (cinco veces la del acero). Pueden ser utilizados en mediciones de precisión por un largo periodo de tiempo incluso sin protección y mantenimiento. Al mismo tiempo, el material microcristalino y el tratamiento superficial especial de alta precisión hacen que el producto sea muy estable.
Material: Cerámico
Densidad relativa: 6.0
Dureza: HV1200
Coeficiente de expansión: 11
| Longitud nominal | Nivel 0 | Nivel 1 | Nivel 2 |
| Límite de tolerancia (±) | |||
| 0.5-10 | 0.12 | 0.20 | 0.45 |
| 10-25 | 0.14 | 0.30 | 0.60 |
| 25-50 | 0.20 | 0.40 | 0.80 |
| 50-75 | 0.25 | 0.50 | 1.00 |
| 75-100 | 0.30 | 0.60 | 1.20 |
| 100-150 | 0.40 | 0.80 | 1.60 |
| 150-200 | 0.50 | 1.00 | 2.00 |
| 200-250 | 0.60 | 1.20 | 2.40 |
| 250-300 | 0.70 | 1.40 | 2.80 |
| 300-400 | 0.90 | 1.80 | 3.60 |
| 400-500 | 1.10 | 2.20 | 4.40 |
| 500-600 | 1.30 | 2.60 | 5.00 |
| 600-700 | 1.50 | 3.00 | 6.00 |
| 700-800 | 1.70 | 3.40 | 6.50 |
| 800-900 | 1.90 | 3.80 | 7.50 |
| 900-1000 | 2.00 | 4.20 | 8.00 |
Notas
Estándar de precisión: DIN861-1980(Alemania) 20°C Precisión (Mm)
