Posicionadores de indexado

Los posicionadores de indexado son pequeños elementos de sujeción que consisten en un cuerpo cilíndrico, cabezal, mango y resorte interno, son fabricados bajo estándares internacionales y comúnmente usados en la industria de construcción, además facilitan el ajuste de recubrimientos y partes rotativas de los equipos de forma rápida a través de varios puntos de fijación. Los posicionadores de indexado juegan una función clave en máquinas empacadoras, equipos médicos, equipos de impresión y equipos de escenario o iluminación, etc.

Fabricamos nuestros posicionadores de indexado bajo normas internacionales Elesa+Ganter.

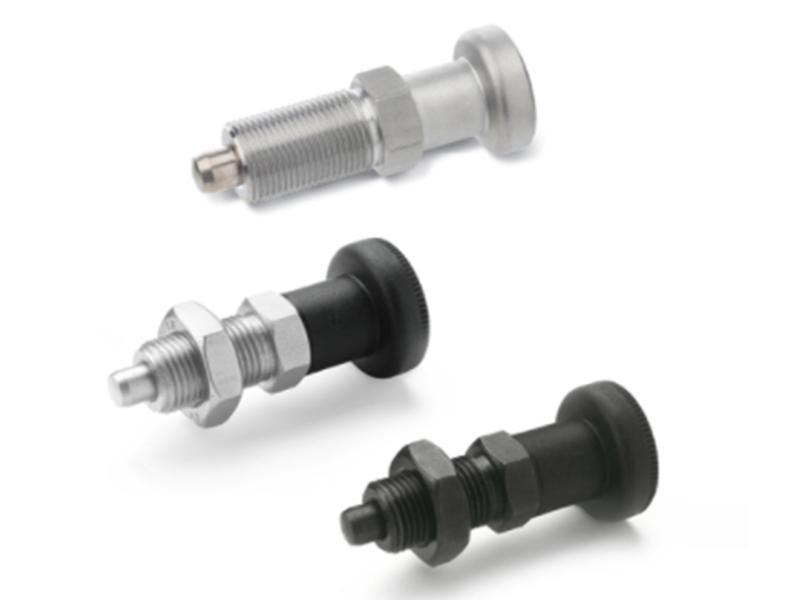

Posicionador de indexado sin posición de bloqueo

• El cabezal del posicionador usualmente está en posición de repliegue,
• El cabezal del posicionador se retraerá cuando se jale de la perilla,
• Cuando suelte la perilla giratoria, el cabezal del posicionador se replegará de nuevo debido al resorte incorporado.
• Modelos comunes: YK617，YK817

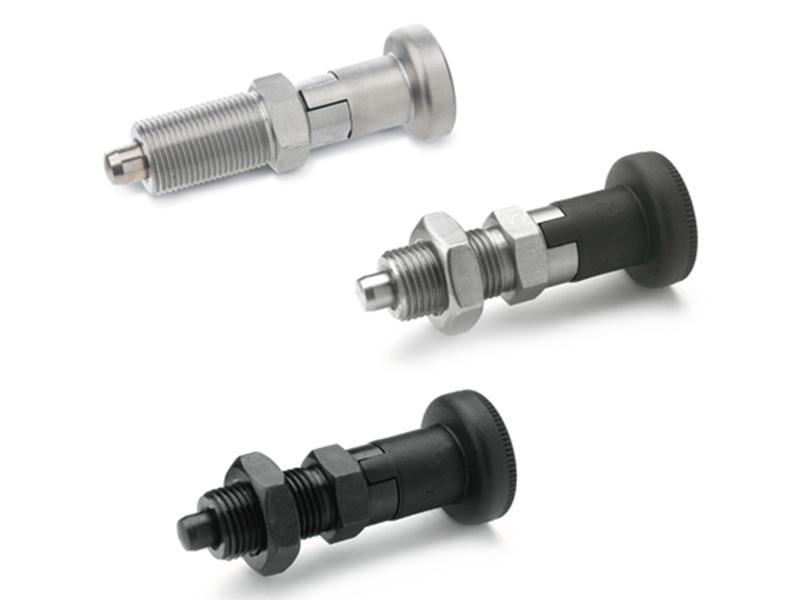

Posicionador de indexado con bloqueo

• El cabezal del posicionador usualmente está en posición de repliegue,
• El cabezal del posicionador se retraerá cuando se jale de la perilla,
• El cabezal del posicionador puede bloquearse y mantenerse en posición de bloqueo si la perilla es rotada a 90 grados luego de tirar de ella.
• Para liberarlo de la posición de bloqueo, simplemente gire la perilla en 90 grados al tirar hacia afuera, de esta forma el cabezal del posicionador se replegará debido al resorte incorporado al soltar la perilla giratoria.
• Modelos comunes: YK617.1

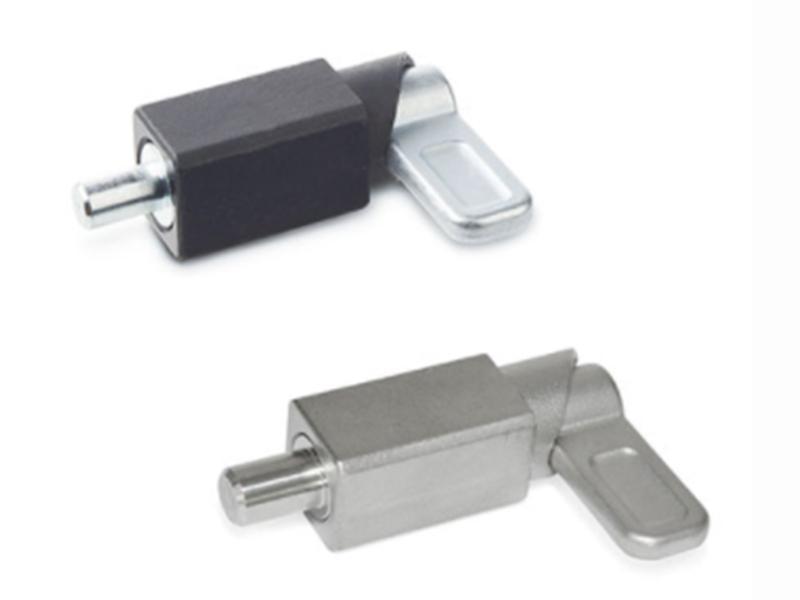

Posicionador de indexado por palanca

• Son fáciles de manipular y de rotar gracias a la palanca.
• La palanca de estos posicionadores es usada cuando se requiere que el pasador sea retraído.
• Cuando se gira la palanca a 180 grados, el pasador de indexación se retrae y la palanca quedará bloqueada por la ranura.
• La palanca del posicionador de indexado está diseñada en caso el cabezal se retraiga de forma rápida.
• Modelos comunes: serie YK722

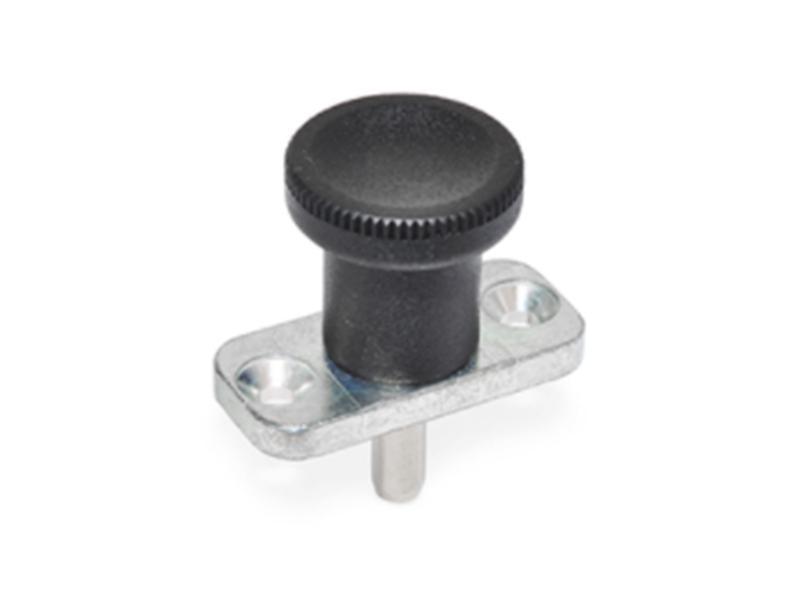

Posicionador de indexado con brida

• Estos posicionadores cuentan con una pequeña brida para ajuste, además facilita el cambio de dirección en el posicionamiento.
• El posicionador carece de rosca, pero cuenta con dos agujeros ubicados en los extremos de la pequeña brida que sirven para el montaje. Este tipo de posicionador de indexado puede fijarse bloqueando la brida con un tornillo avellanado.
• Tipos comunes: serie YK608

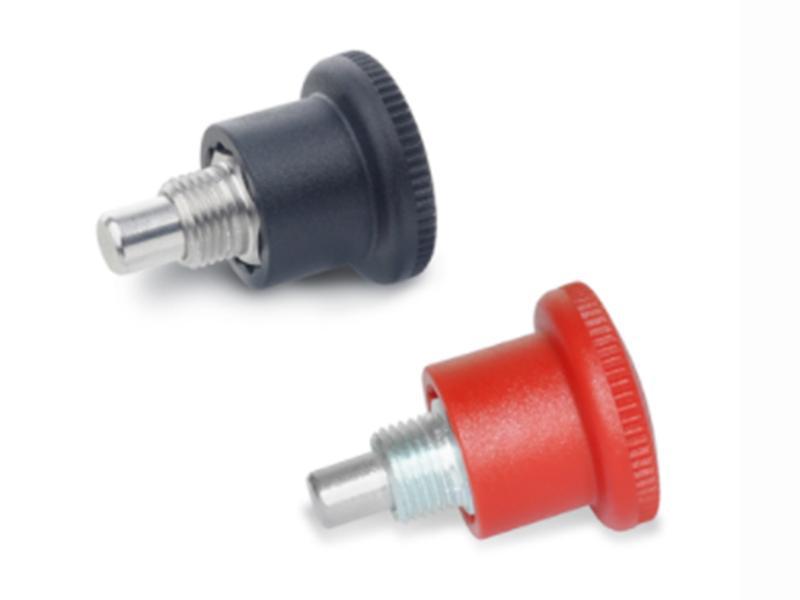

Mini posicionadores de indexado

• Las dimensiones de este tipo de posicionador representan dos terceras partes de un posicionador estándar, su aplicación se da en la instalación de chapa metálica de paredes delgadas.
• Cuando el pasador del posicionador está en una posición retraída se hace visible el plano hexagonal, permitiendo el ajuste con una llave hexagonal para el montaje.
• Tipos comunes: serie YK822

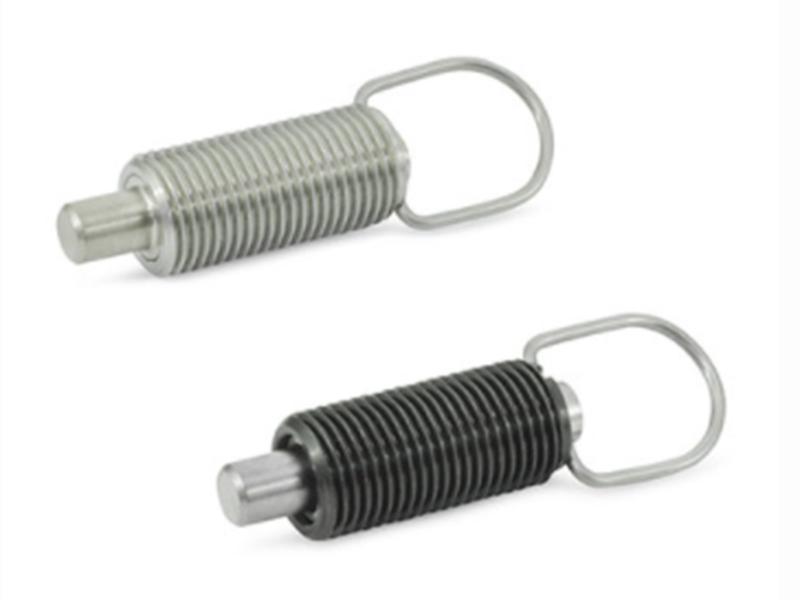

Posicionadores de indexado con rosca corta

• Estos posicionadores de indexación tienen dimensiones reducidas, caracterizándose por tener una rosca corta, haciéndolos perfectos para instalaciones de chapa metálica delgada.
• Por su diseño especial, estos posicionadores pueden ser utilizados también en la ubicación y ajuste de piezas de los equipos.
• Para mantener bloqueado y en posición fija el cabezal del posicionador debe girarse la perilla a 90 grados luego de ser jalado.
• Modelos comunes: YK413, YK717 series
